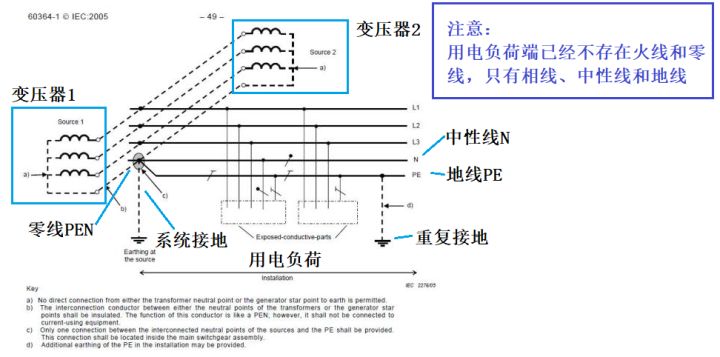

1.見IEC60364的方案：

圖中就是兩臺電力變壓器的連接方案。注意到它們的PEN接地情況，以及分開為PE和N的情況。

2.有關接地系統

若引入電源的接地系統是TN-C，則雙電源互投開關ATSE必須為3極，零線嚴禁進開關。

若引入電源的接地系統是TN-S，則雙電源開關ATSE可以為4極。注意到此時系統中只有相線、中性線N和地線PE，不存在火線和零線。

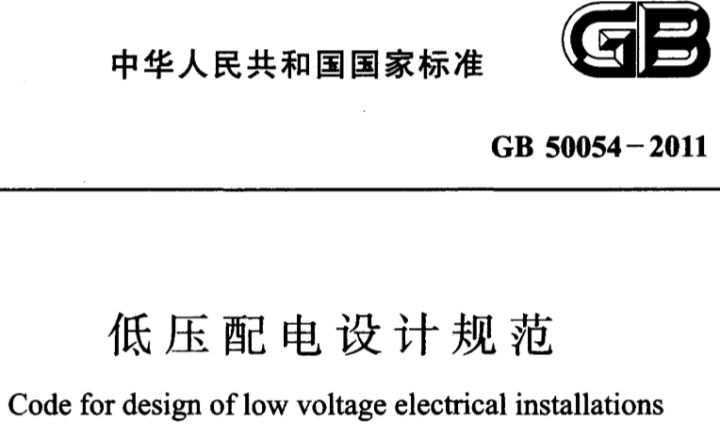

具體見GB50054-2011《低壓配電設計規范》強制性國家標準：

3.互投開關ATSE不具有線路保護能力（過載保護和短路保護），其前級必須配套斷路器作為線路保護。
