一、故障問題介紹

西部管道獨山子分公司烏蘇壓氣站因為循環水泵故障導致壓縮機組停機 ,我單位進行認真分析,發現循環水泵控制柜元器件選型及系統設計存在缺陷，循環水泵故障時導致循環水泵控制柜兩個上級斷路器全部跳閘,由此導致壓縮機組故障停機 。

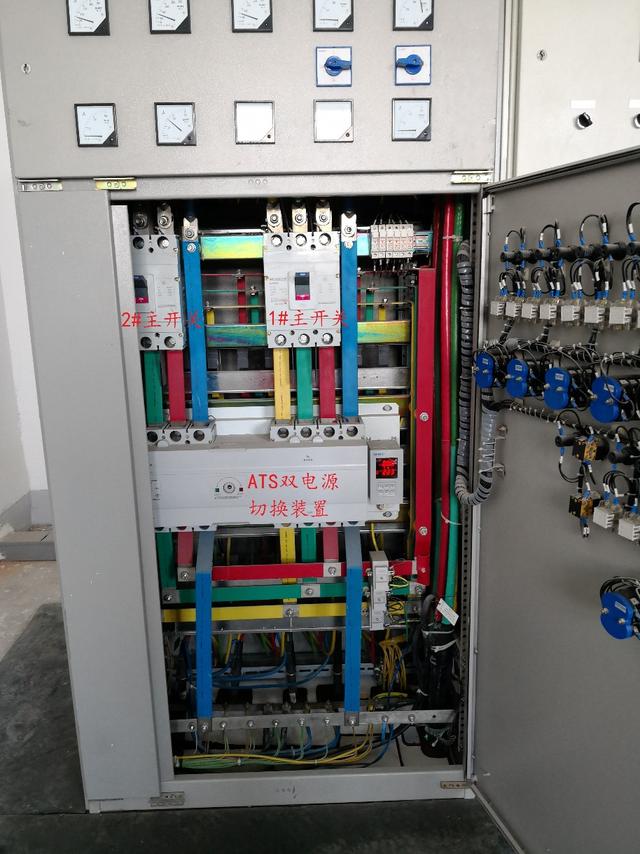

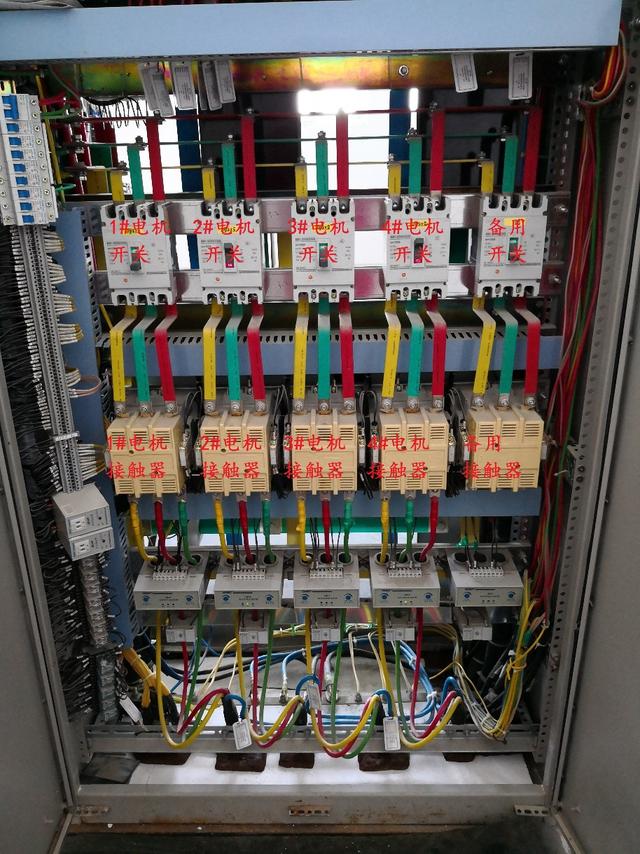

圖 1、2 改造前配電柜結構圖

二、現狀調查

我們對烏蘇壓氣站循環水泵控制柜進行了現場調查，運行方式為：

1、西三線低壓配電柜I段、II段內各一路電源出線到循環水泵控制柜兩個進線斷路器

2、循環水泵控制柜兩個進線斷路器出線到ATS雙電源自動切換裝置

3、ATS雙電源自動切換裝置出線至主母線

4、主母線出線至5路循環水泵電機斷路器（其中1路備用）

5、5路循環水泵電機斷路器分別出線至5路循環水泵電機接觸器

6、5路循環水泵電機接觸器分別出線至5路熱繼電器

7、4路熱繼電器出線至現場4臺循環水泵電機

三、故障原因分析

1、故障原因

故障描述：烏蘇壓氣站壓縮機組運行時，起到降溫作用的循環水泵系統掉電，導致壓縮機停機。

直接原因：1臺循環水泵電機故障導致壓縮機停機。

間接原因：循環水泵電機發生故障時，供電系統沒有有效隔離故障點，且將故障擴大化導致壓縮機停機。

2、原因分析

從人機料法環等因素進行分析

3、確定要因

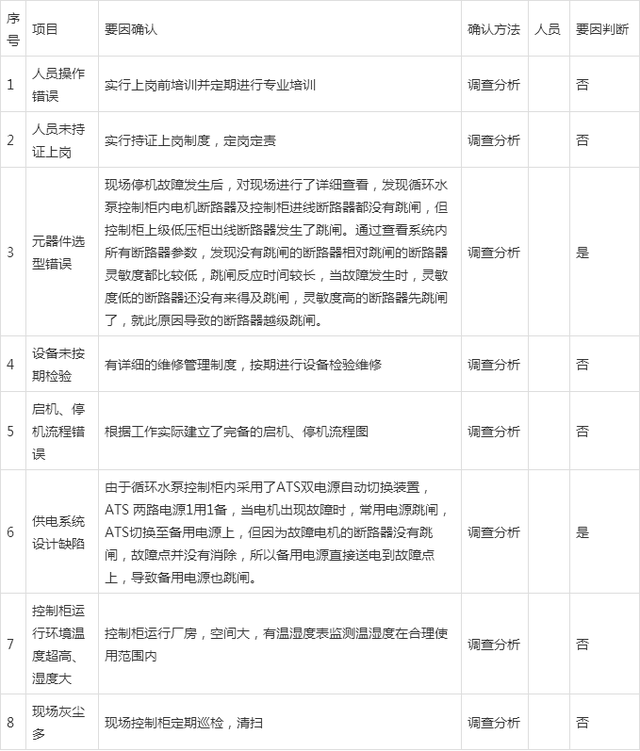

表1 要因確認表

四、目標確定

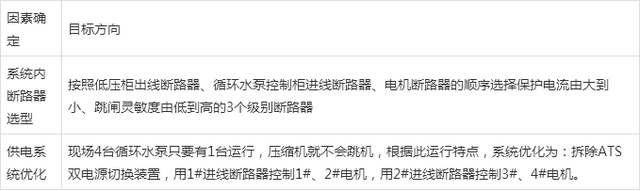

表2 目標確定表

五、實施對策

1、設計思路：

根據故障原因及確定的目標，對循環水泵進行優化改造：更換控制柜2個進線斷路器及4個電機斷路器，拆除ATS雙電源切換裝置，拆除部分母排，將控制柜內剩余母排一分為二，用電纜將2個進線斷路器和分開的兩段母排相連，用1#進線斷路器控制1#、2#電機，用2#進線斷路器控制3#、4#電機。

2、實施方案：

方案步驟如下表。

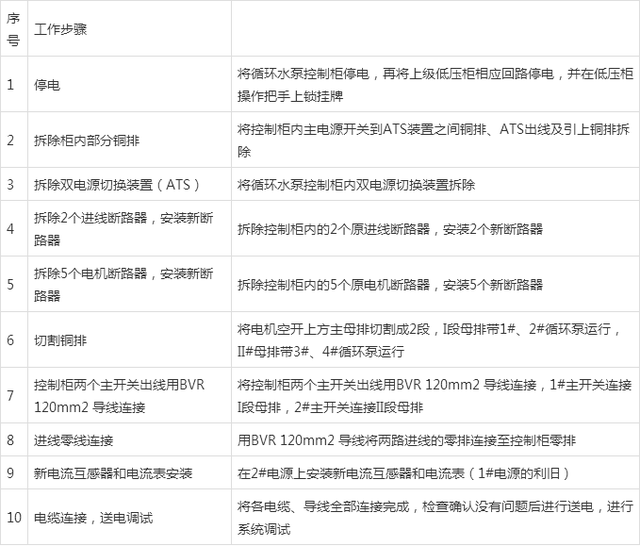

表3 工作步驟表

3、優化方案簡圖：

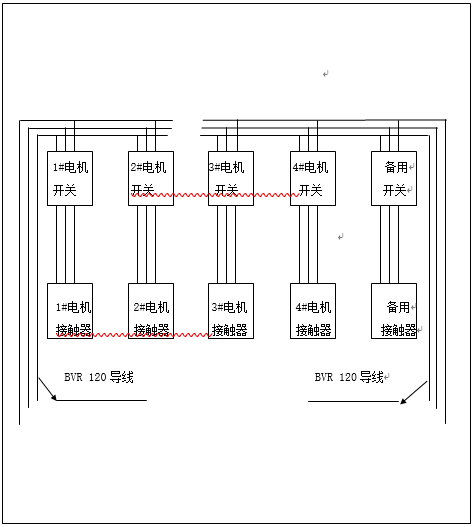

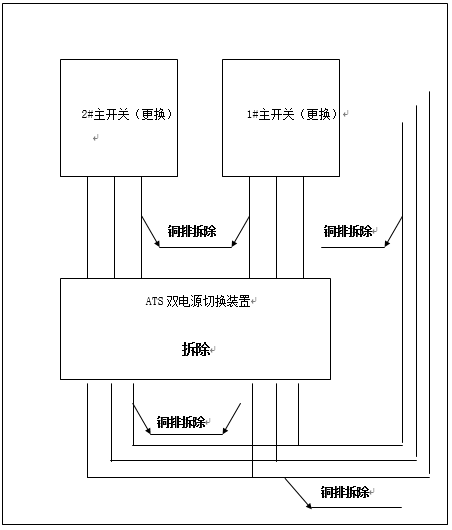

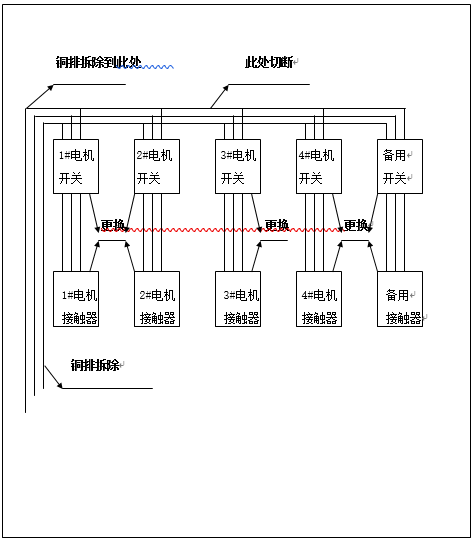

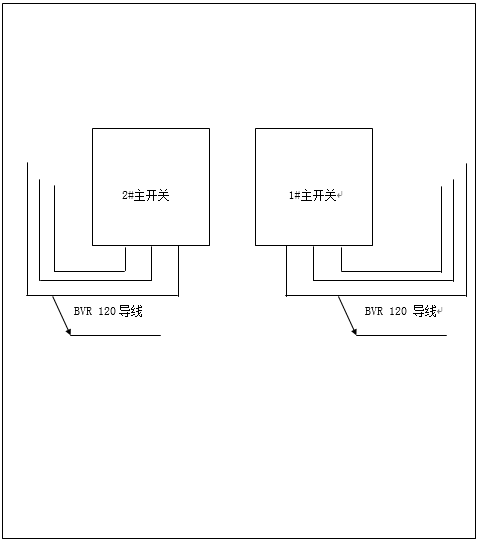

圖3、4優化簡圖

4、優化后簡圖：

圖5、6優化后簡圖

5、施工圖：

圖7 施工圖

6、優化后實物圖：

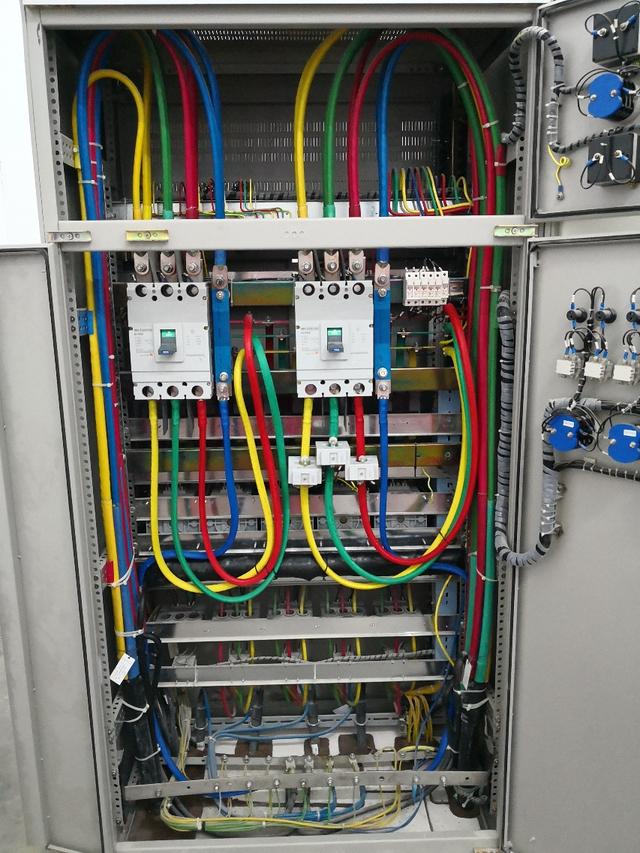

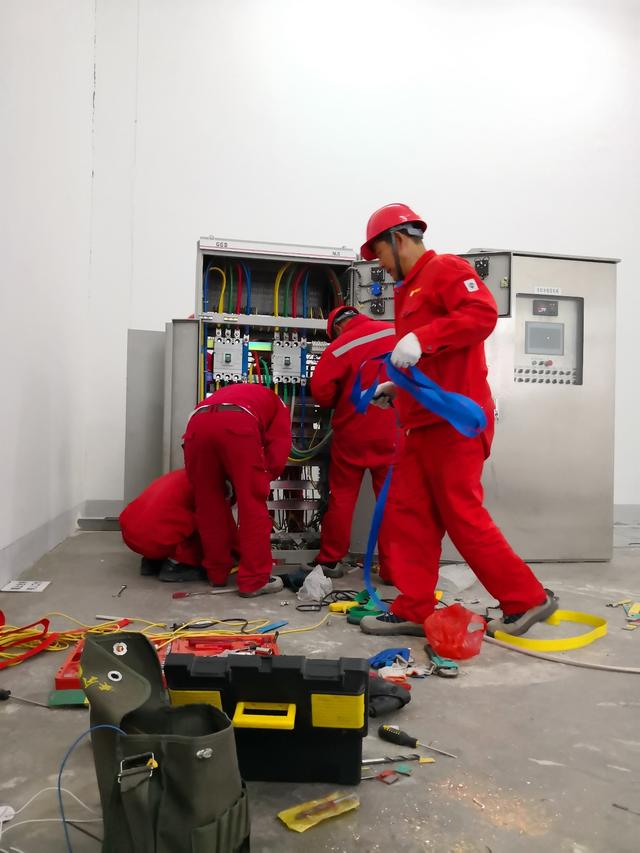

圖8 優化后現場圖

六、效果檢查

1.優化完后對系統的運行情況檢查

2019年5月，對循環水泵供電控制系統優化完成后，運行至10月，未出現過類似電機故障或者其他故障導致的循環水泵掉電問題。

2、經濟效益

1次壓縮機跳機會造成大約4000方天然氣放空，控制壓縮機跳機率，能有效節約能源和減少放空對環境的污染。
